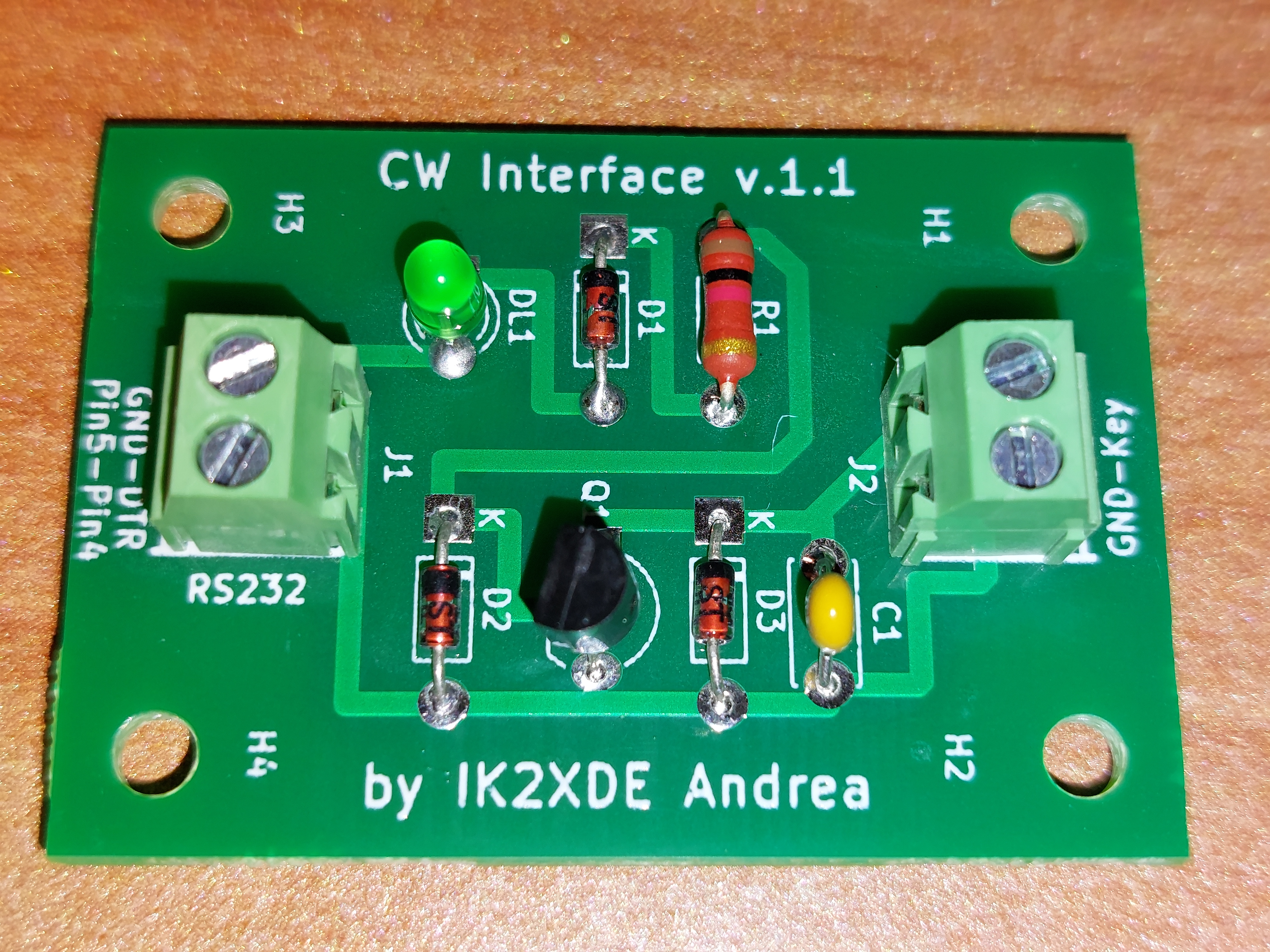

by IK2XDE Andrea

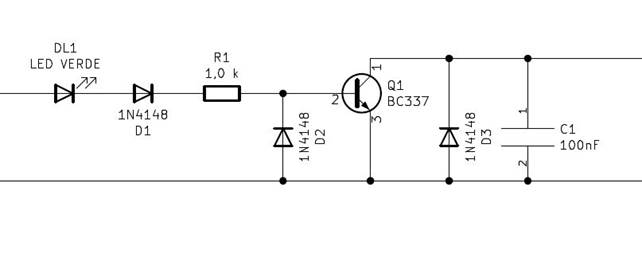

Sul lato RS232  è sufficiente collegare  il PIN 4 (DTR) ed il PIN 5 (GND) della seriale.

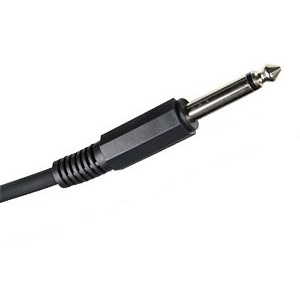

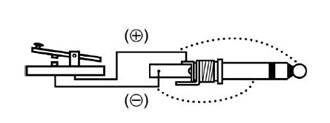

Sul lato CW-Key si collega il JACK che va alla radio.  (KEY+GND).

Funziona con tutti i più noti software:  QARTEST – N1MM – Wintest – HRD – CWType – LogHX – Log4om – 5M Contest….ecc….

RS232 (DB9) or (USB)       ----->>       CW Interface       ------>>       CW-KEY  JACK

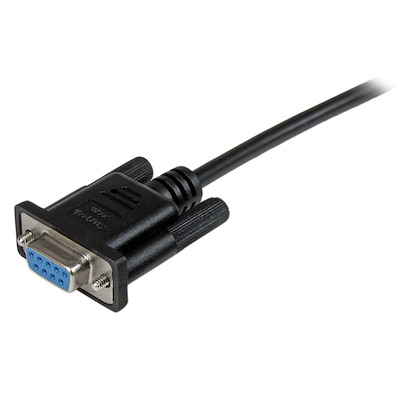

Se il vostro PC è sprovvisto del classico connettore DB9 seriale RS232

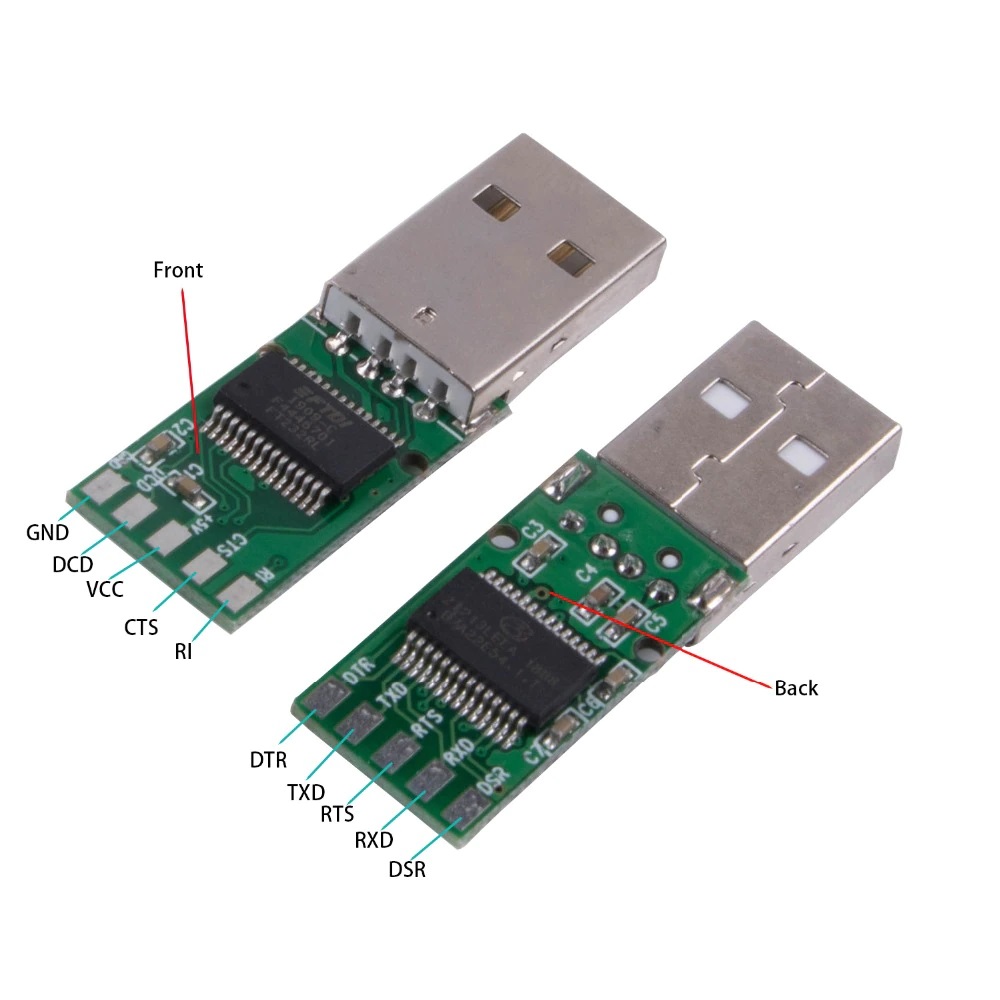

E’ possibile anche utilizzare la porta USB. (USB to RS232)

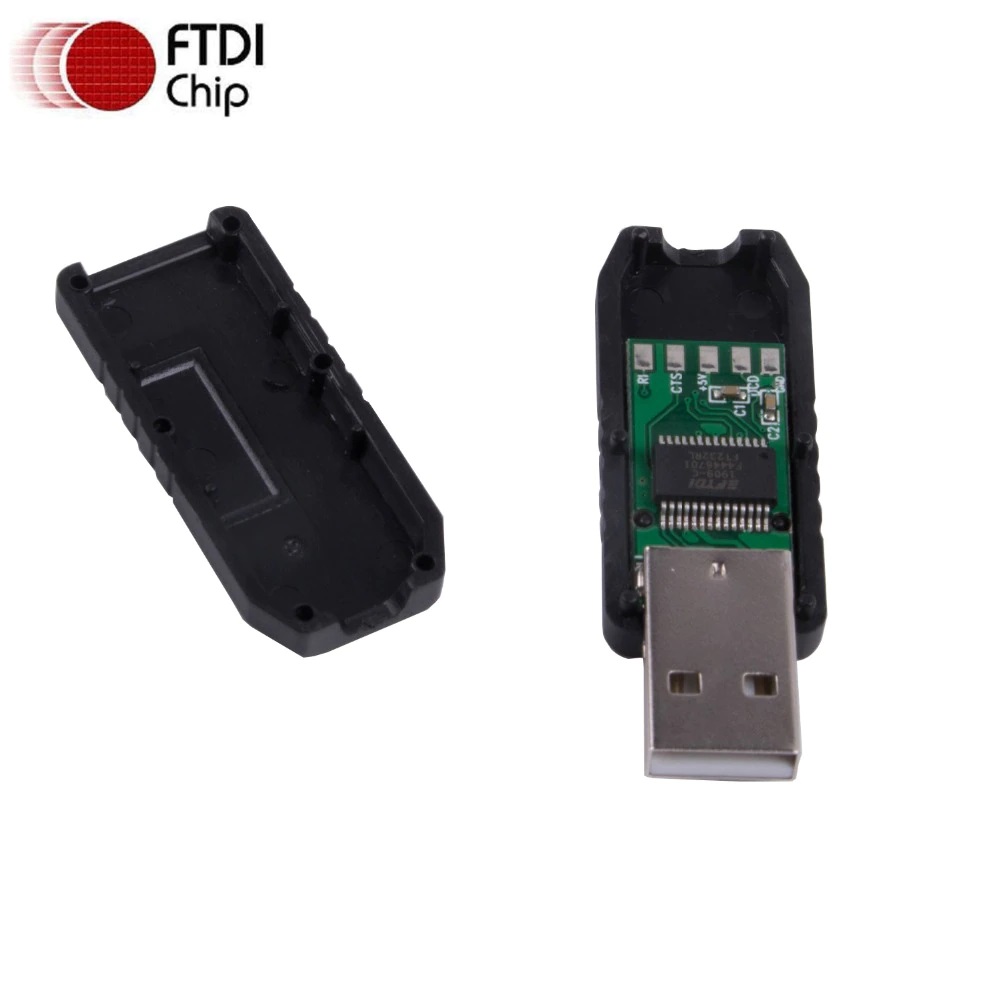

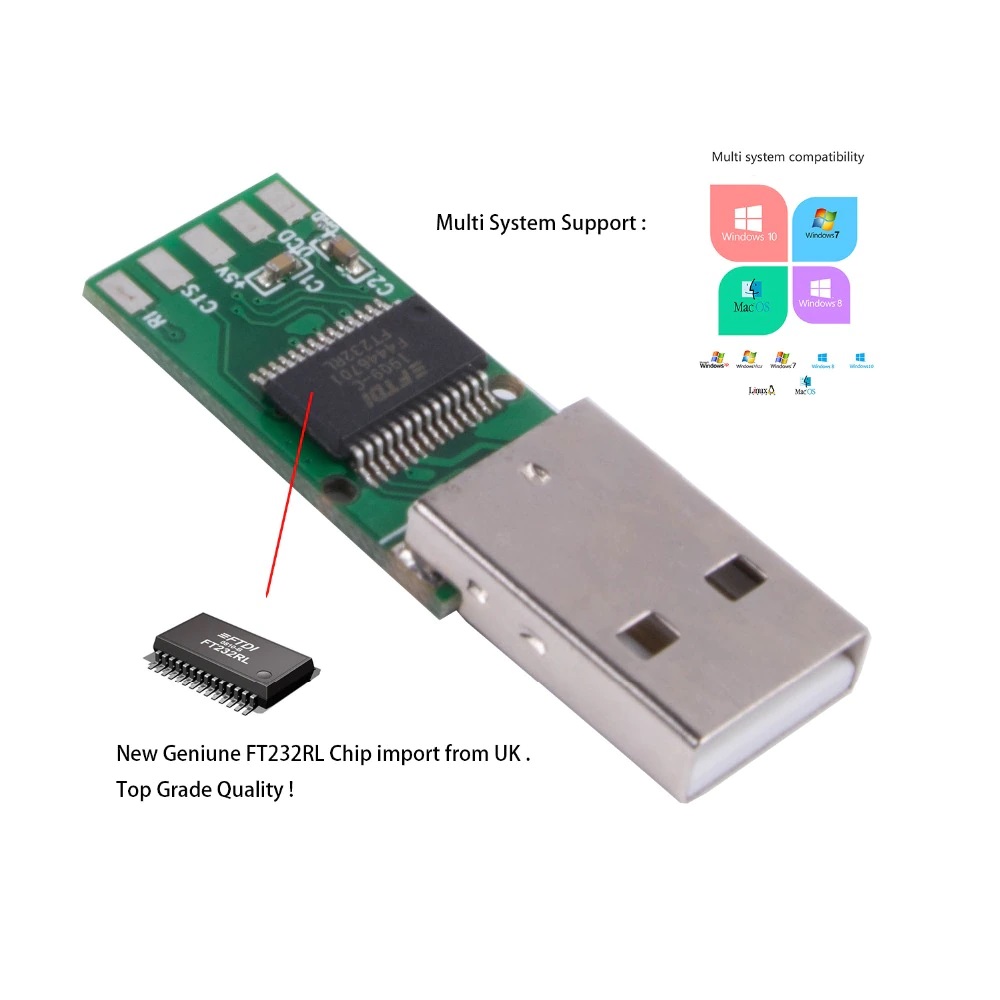

Consiglio vivamente con CHIP FTDI (FT232RL) che garantisce la compatibilità con Win7-Win10-Win11

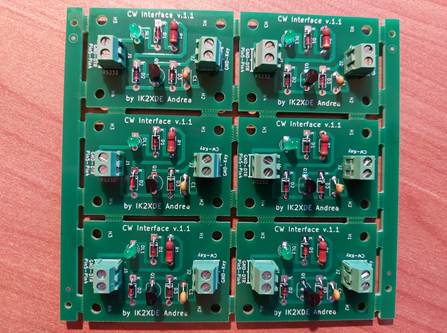

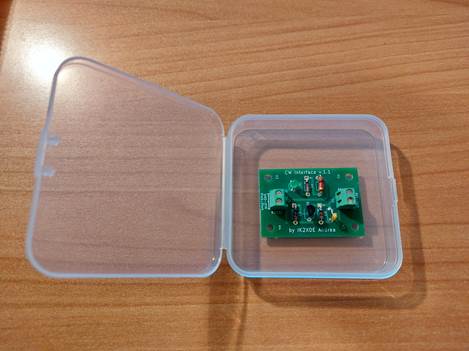

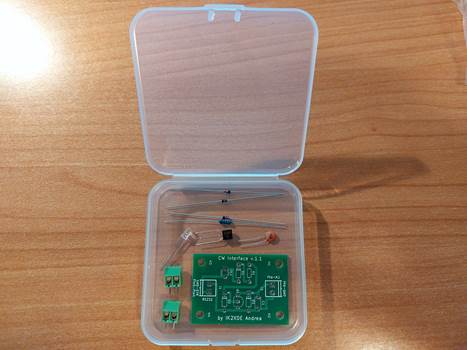

Ho ancora qualche PCB a disposizione, sia in KIT che già assemblato,
per chi fosse interessato può contattarmi via mail.
